Máy đóng gói/đuôi đai quay trên

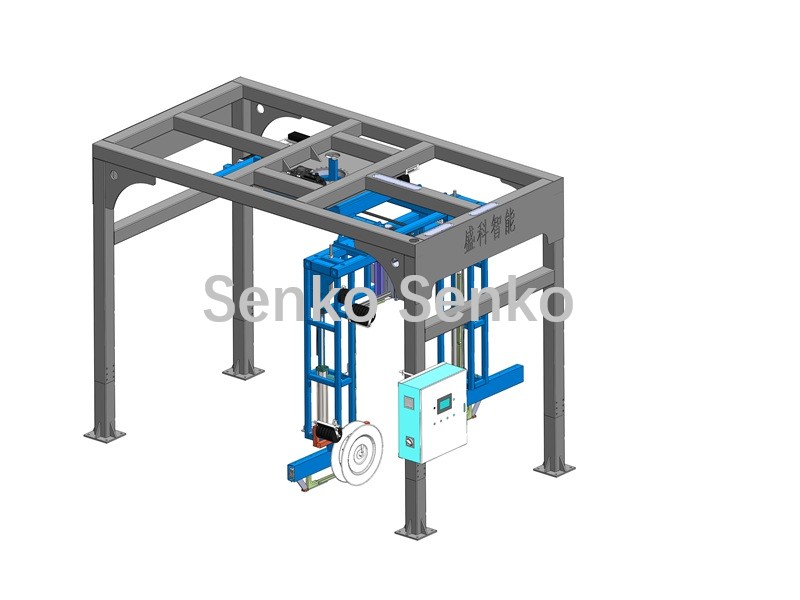

Máy đóng gói quay trên (Model: DBJ1200U))

PLC cung cấp khả năng điều khiển cốt lõi, và kết hợp với các cảm biến như công tắc quang điện, nó có thể tự động phát hiện vị trí của các kiện hàng và tối ưu hóa các thông số đóng đai để đạt được độ chính xác cao. Máy có tốc độ đóng đai nhanh và lực kẹp lên đến 300KN, đảm bảo sự ổn định của các chồng gạch trong quá trình vận chuyển. Thiết kế khung vòm kim loại dạng mô-đun cũng chắc chắn và bền bỉ. Máy đóng đai này lý tưởng cho các dây chuyền sản xuất gạch block hiện đại, xử lý hiệu quả việc đóng đai cuối dây chuyền cho gạch bê tông khí chưng áp và các loại gạch xây dựng khác. Thông qua việc đóng đai tự động, thiết bị có thể hoạt động liên tục trong thời gian dài, tiết kiệm đáng kể nhân công, nâng cao hiệu quả dây chuyền sản xuất và giảm tỷ lệ vỡ gạch trong quá trình đóng đai. Đây là lựa chọn lý tưởng cho các công ty vật liệu xây dựng để thực hiện nâng cấp thông minh.

Nguyên lý hoạt động:

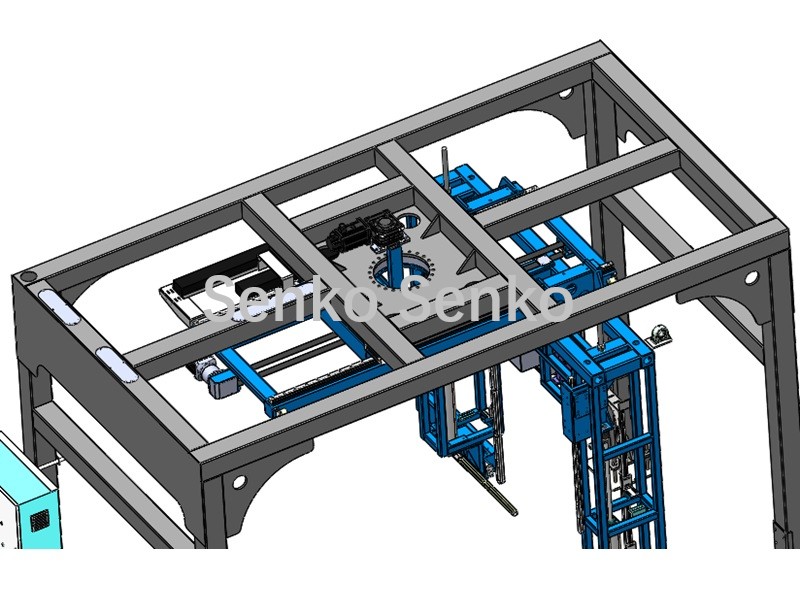

Cơ cấu quay

Khi chồng gạch/khối được giữ cố định, đầu đóng gói và khe treo trên khung trượt qua lại để bó các vật phẩm theo chiều ngang bằng dây đai PET. Sau đó, đầu đóng gói và khe treo xoay 90° để bó các vật phẩm theo chiều dọc bằng dây đai PET.

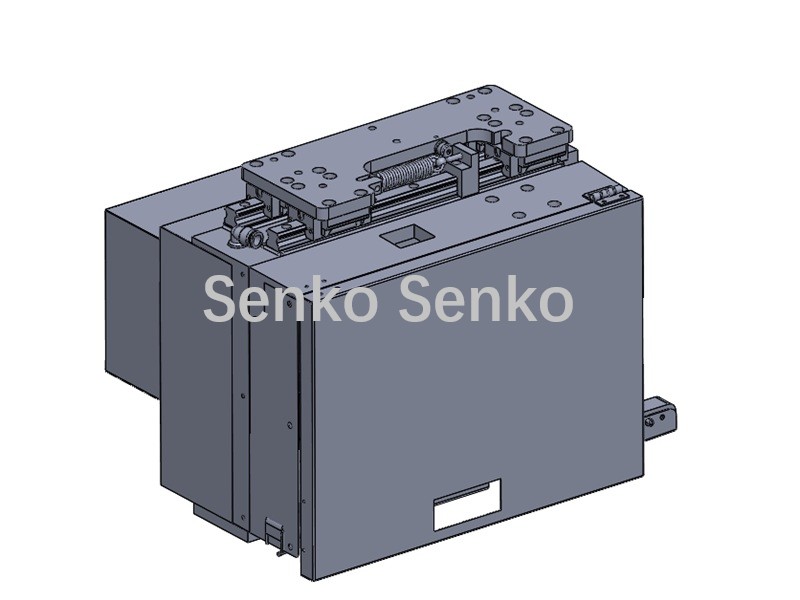

Đầu nóng chảy do ma sát nhiệt

Thiết bị này tích hợp hệ thống cấp dây đai, siết chặt, cắt dây đai bằng động cơ servo và liên kết ma sát quay tốc độ cao. Nó có thể đạt lực siết lên đến 300KN và có thể di chuyển lên xuống để thích ứng với các chiều cao xếp chồng khác nhau.

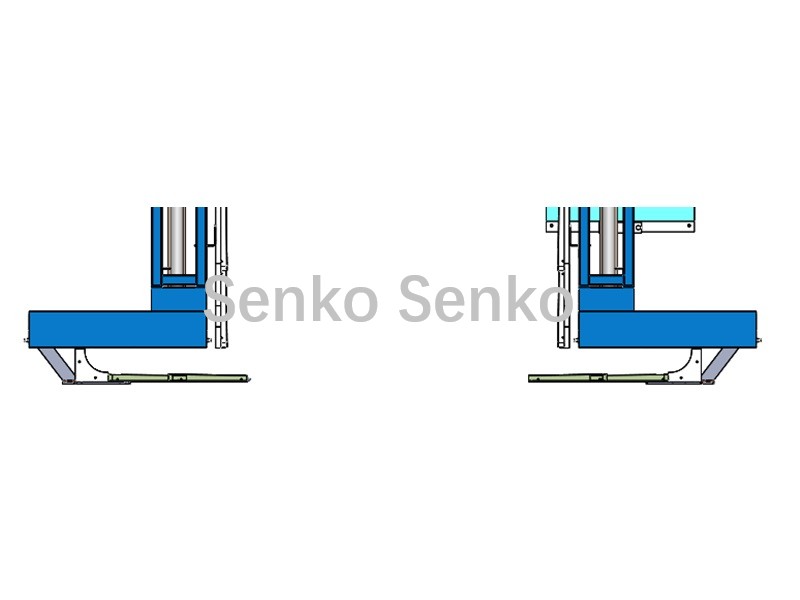

Cơ cấu treo

Một dây treo có thể thu vào được luồn qua đáy pallet, hoạt động cùng với đầu nâng để tạo thành một đường dẫn bó hàng khép kín.

Hiển thị cấu trúc:




Thông tin tham số:

Mục	DBJ1200U
Kích thước thiết bị	2600×4200×3250mm
Nguồn điện	Điện áp ba pha 380V/50-60HZ
Quyền lực	6KW
Tổng trọng lượng	2T
Lực siết tối đa	3500N (Có thể điều chỉnh)
Tốc độ buộc chặt	2-4,2 m/s (Có thể điều chỉnh)
Chu kỳ liên kết	180 giây/chuỗi
Kích thước bìa	1200×1200mm (Có thể tùy chỉnh)
Chiều cao đóng gáy	900-1400mm (Có thể tùy chỉnh)
Vật liệu dây đai	Dây đai PET dùng cho máy móc
Thông số kỹ thuật dây đai	Chiều rộng (15mm) × Độ dày (0.8mm)
Động cơ đĩa quay hàng đầu	2.0KW
Bộ giảm tốc bánh răng hành tinh di động	1.0KW
Sự chi trả	T/T hoặc L/C trả ngay
Nguồn gốc sản phẩm	Tuyền Châu, Phúc Kiến, Trung Quốc
Cảng vận chuyển	Hạ Môn
Thời gian giao hàng	15 ngày

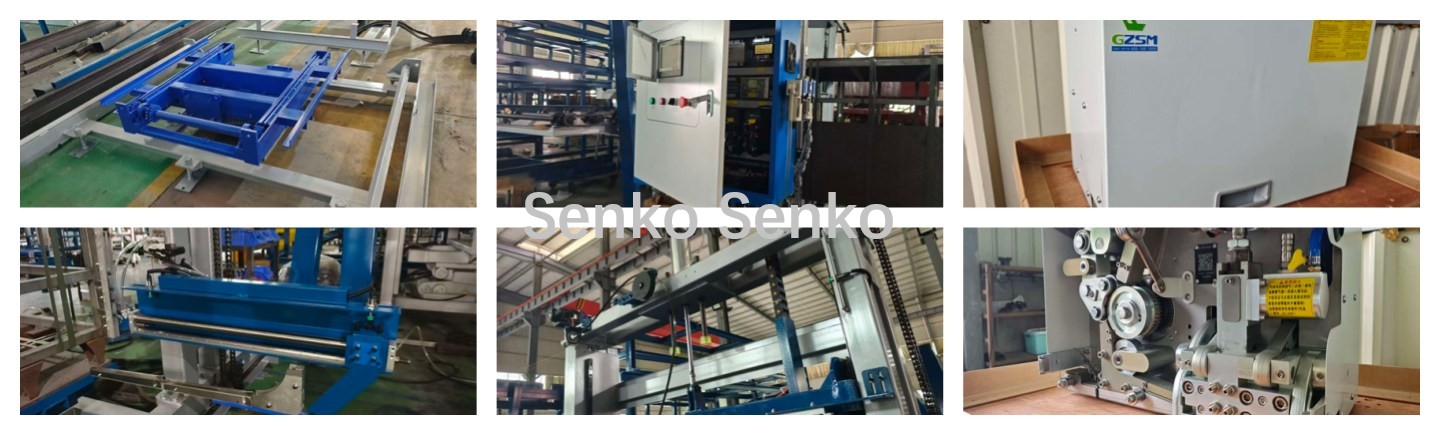

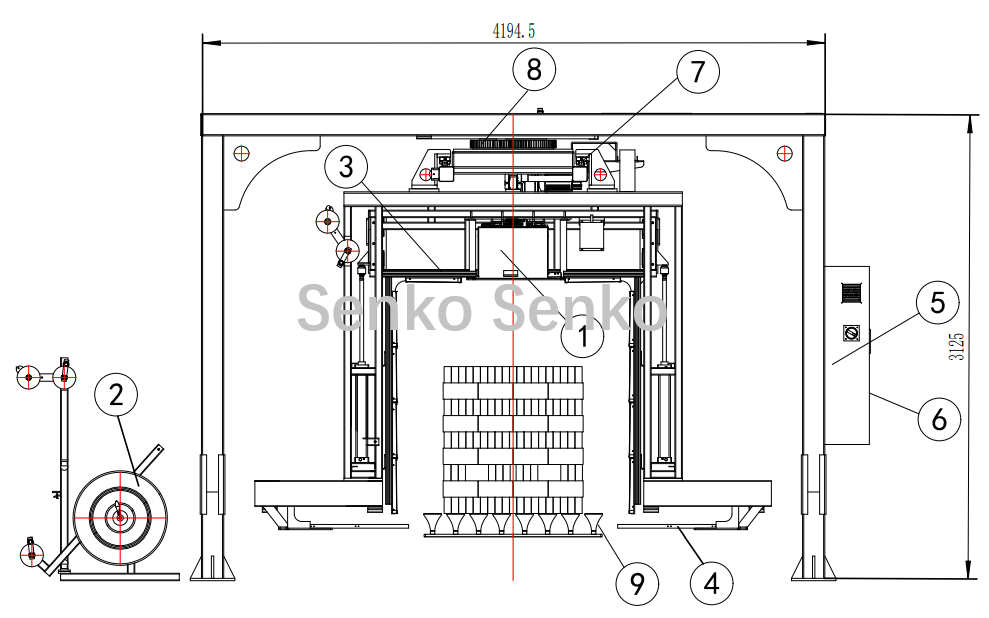

Bố cục dự án

1. Đầu nóng chảy do ma sát	2,Schuyến đi Releaser	3, Rãnh treo
4. Cơ chế dây treo	5. Tủ điều khiển điện tử	6. Nút thao tác
7. Thanh dẫn hướng dịch chuyển	8. Giá đỡ bàn xoay	9. Khay treo

Ưu điểm của sản phẩm:

1. Đầu đóng đai thông minh kỹ thuật số, không cần chọn loại đai hay lo đứt đai, lực căng có thể điều chỉnh tùy ý bằng CNC;

2. Điều khiển servo, màn hình cảm ứng, thao tác đơn giản và nhanh chóng;

3. Thay thế hai người thực hiện công việc đóng gói và buộc dây thủ công, cũng như vận hành bằng máy móc;

4. Liên kết bằng ma sát khí nén, ổn định và dễ bảo trì.

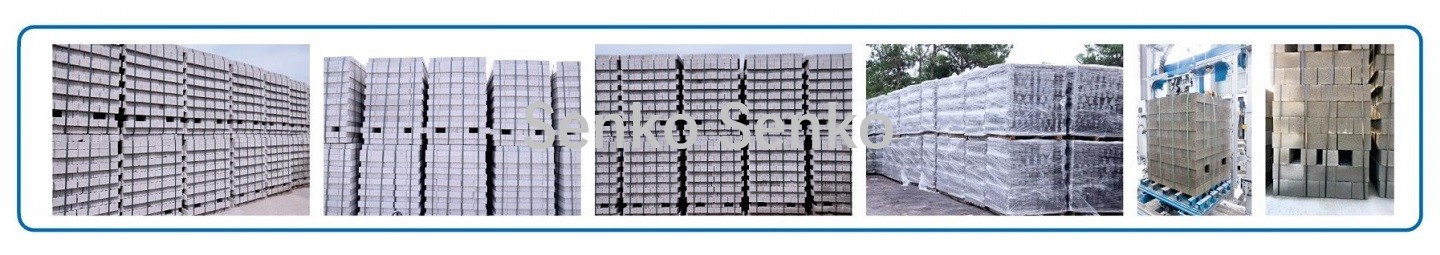

Sản phẩm được xếp chồng lên nhau và đóng rắn:
