Máy xếp gạch và khối thông minh là thiết bị xếp gạch thông minh được thiết kế sử dụng công nghệ được cấp bằng sáng chế với các khe hở được dành riêng để sắp xếp. Hệ thống xếp gạch/khối này giải quyết các vấn đề xếp gạch thủ công, cường độ lao động cao, hiệu quả sản xuất thấp và mức độ cơ giới hóa thấp trong việc xếp dỡ thành phẩm trên dây chuyền sản xuất gạch đơn giản hiện nay. Thiết bị này là hệ thống xếp gạch nhanh được phát triển mới nhất. Nhìn chung, hệ thống này được đặt độc lập gần buồng lưu hóa sản phẩm. Đối với các sản phẩm đã lưu hóa tốt, chúng có thể được xếp chồng tại chỗ hoặc kết nối với dây chuyền sản xuất gạch để đạt được hiệu quả xếp gạch trực tuyến.

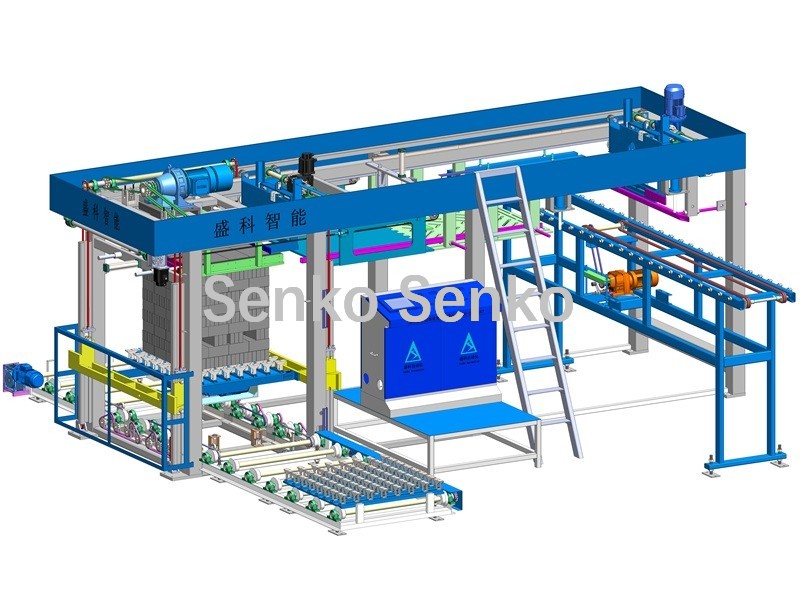

Máy xếp gạch/khối Servo đầy đủ (Model: MDJ-Z1200B)
Toàn bộ máy bao gồm một pallet với thang máy gạch/gạch đã đông cứng, một bộ phận xếp chồng chính, một máy đẩy pallet/máy lật pallet, máy xếp pallet, v.v., để tạo ra một pallet không đáy cho việc xếp gạch. Toàn bộ máy được điều khiển bởi động cơ servo và khí nén, và bộ truyền động điện là bộ điều chỉnh tốc độ tần số biến thiên, có các đặc tính thông minh, ổn định, tốc độ cao, tiêu thụ điện năng thấp và diện tích nhỏ. Dây chuyền sản xuất thiết bị này có mức độ tự động hóa tổng thể cao, và toàn bộ quy trình được điều khiển bởi tủ điều khiển máy tính, không chỉ giảm chi phí nhân công mà còn cải thiện hiệu suất và sản lượng.

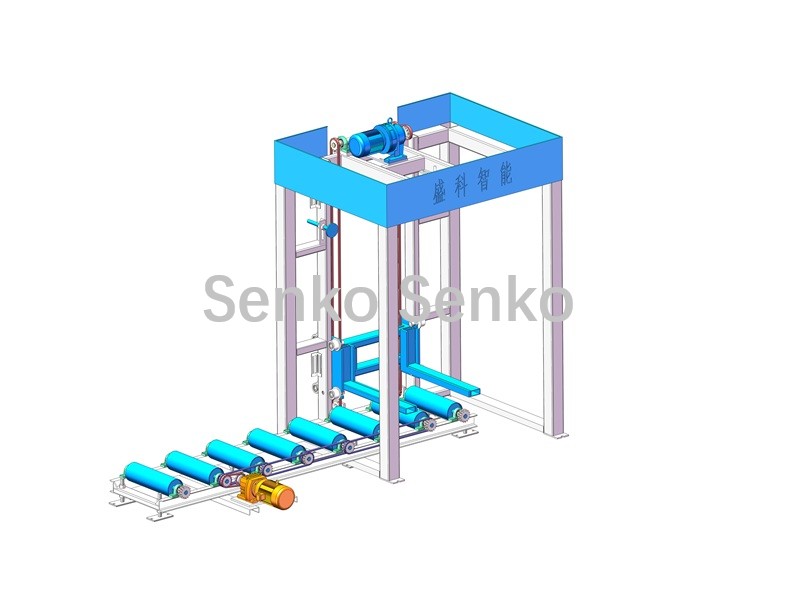

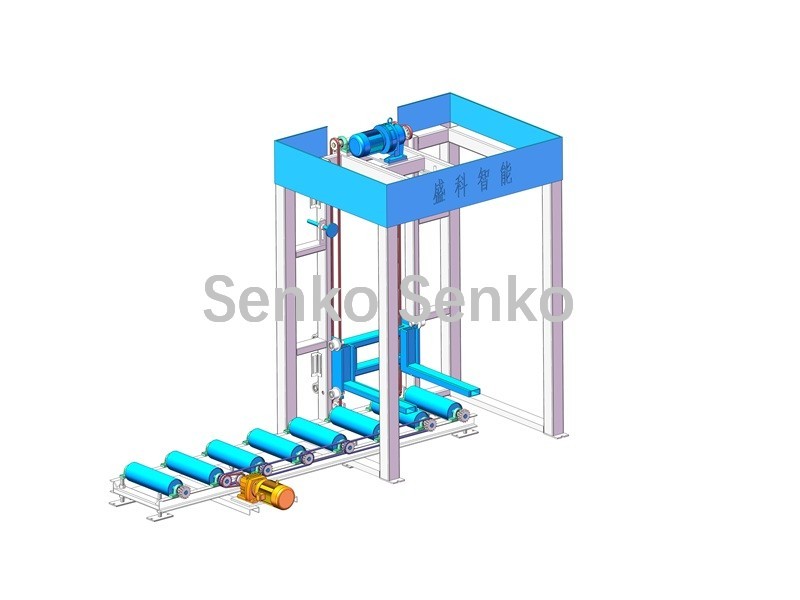

Máy nâng pallet chứa gạch/khối:
Các tấm gạch được xe nâng đưa đến, mỗi pallet chứa đầy gạch/khối đã được xử lý, được chuyển đến khu vực đặt pallet nâng. Máy nâng sẽ lần lượt nâng từng lớp gạch, trước sau, lên xuống, và đưa chúng đến băng tải trước khi gạch/khối tách khỏi pallet.

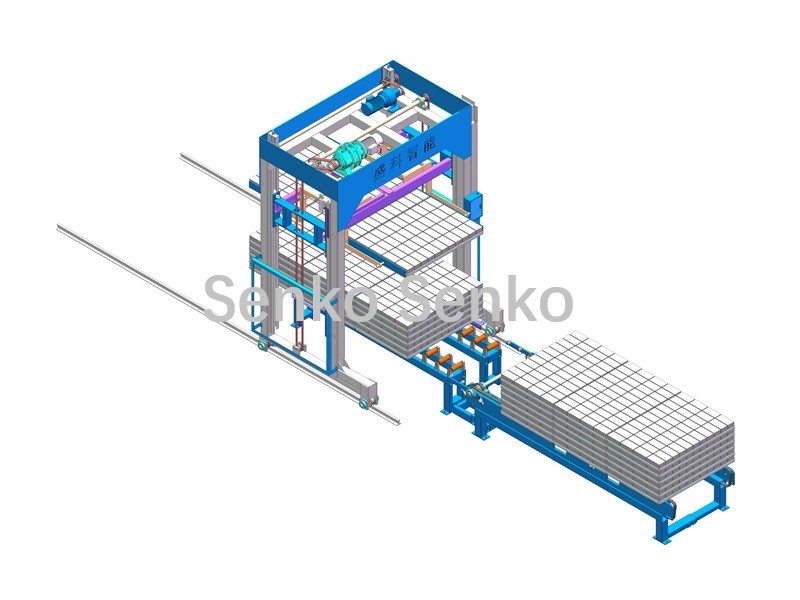

Máy xếp chồng chính:
Bộ đẩy 3 đẩy gạch/khối đã được nạp vào bàn kéo pallet, bàn kéo pallet di chuyển về phía trước đến vị trí xếp chồng, Bộ đẩy 4 hạ xuống, dừng gạch/khối trên bàn kéo, bàn kéo kéo ra sau và ra xa, gạch/khối trên bàn kéo rơi xuống và xếp chồng tuần tự, thực hiện việc xếp gạch/khối đã được xử lý vào pallet. Bộ đẩy 4 được điều khiển bởi một động cơ servo, có thể thực hiện việc đặt lỗ xe nâng. Sau khi tạo hình pallet, nó sẽ hạ xuống đáy, và các con lăn sẽ đưa pallet gạch đã xếp chồng ra để bó và đóng gói theo chiều ngang và chiều dọc bằng dây đai thép nhựa PET.

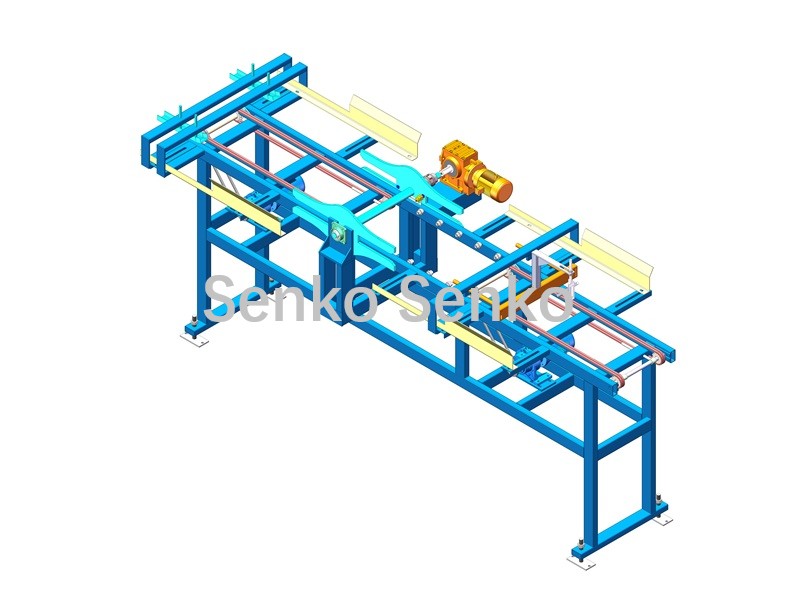

Máy đẩy pallet/máy lật:
Sau khi gạch được tách ra, pallet rỗng được chuyển về phía trước bằng xích. Cơ cấu lật có thể được lắp đặt trên băng tải xích để lật pallet rỗng, sau đó pallet rỗng được đẩy vào máy xếp pallet.

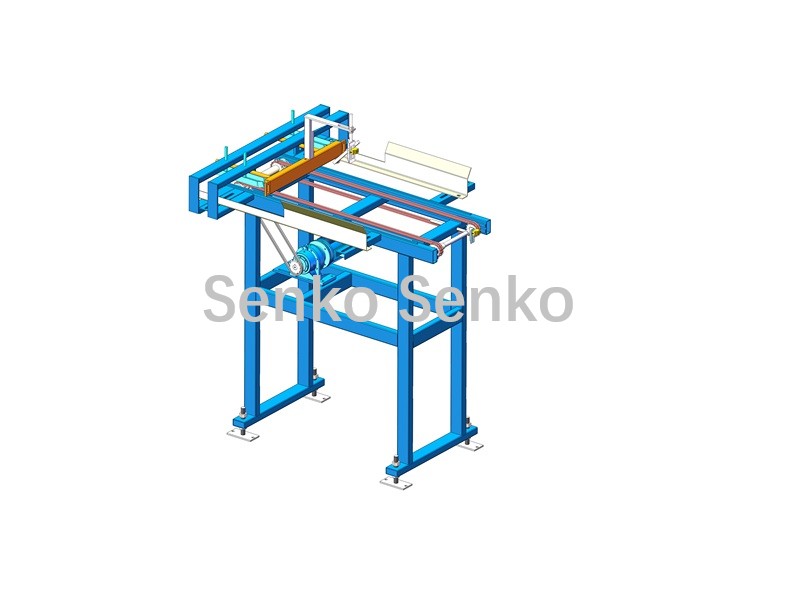

Máy xếp pallet/Máy xếp chồng pallet:
Các pallet rỗng được đẩy vào từng pallet một và hạ xuống để xếp thành một chồng. Sau khi xếp xong, pallet sẽ hạ xuống đáy và băng tải đưa các pallet đã xếp chồng ra ngoài, nơi chúng được xe nâng nâng lên.

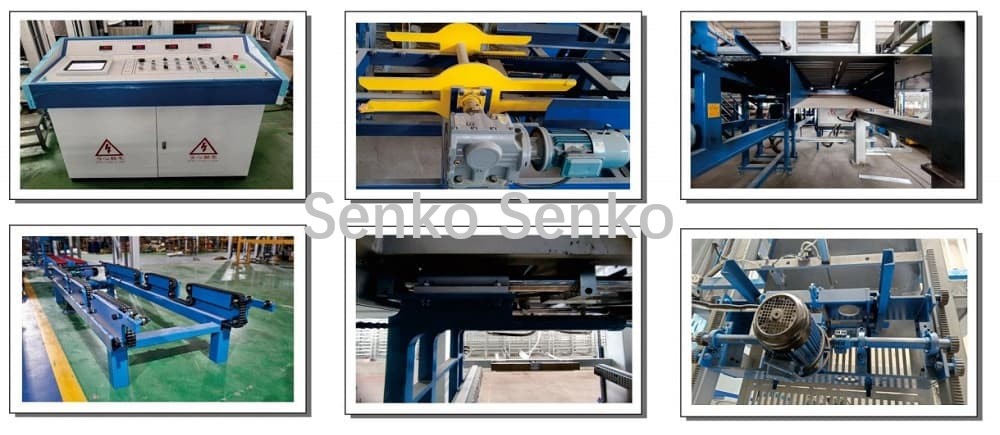

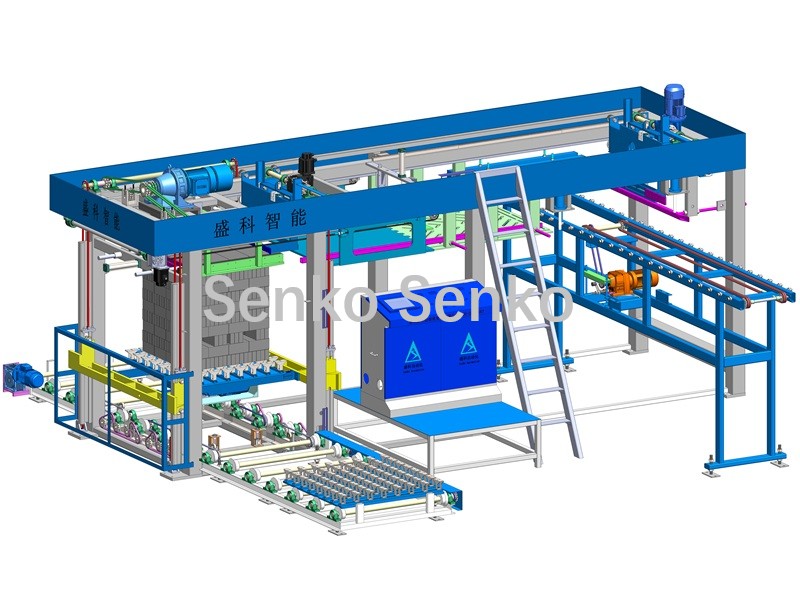

Hiển thị cấu trúc:
Thông tin tham số:
| Mục | MDJ-Z1200B |
| Cân nặng | 12 tấn |
| Kích thước thiết bị | 16000×7000×3200mm |
| Tổng công suất | 28KW |
| Chiều cao sản phẩm tối đa | 200mm (Có thể tùy chỉnh) |
| Phạm vi kích thước khay | 1400-850mm (Có thể tùy chỉnh) |
| Biểu mẫu xếp chồng | Xếp chồng chéo hình chữ nhật hoặc hình vuông |
| Chu kỳ xếp chồng | 18-23 giây cho mỗi lớp |
| Kích thước xếp chồng tối đa | 1200×1200×1450mm |
| Công suất động cơ nâng xếp chồng | 7,5KW |
| Công suất động cơ bàn xoay xếp chồng | 1,1KW |
| Công suất động cơ đẩy | 4,8 KW (Servo) |
| Công suất động cơ đẩy thứ hai | 2,0 KW |
| Sự chi trả | T/T hoặc L/C trả ngay |
| Nguồn gốc sản phẩm | Tuyền Châu, Phúc Kiến, Trung Quốc |
| Cảng vận chuyển | Hạ Môn |
| Thời gian dẫn | 15 ngày |

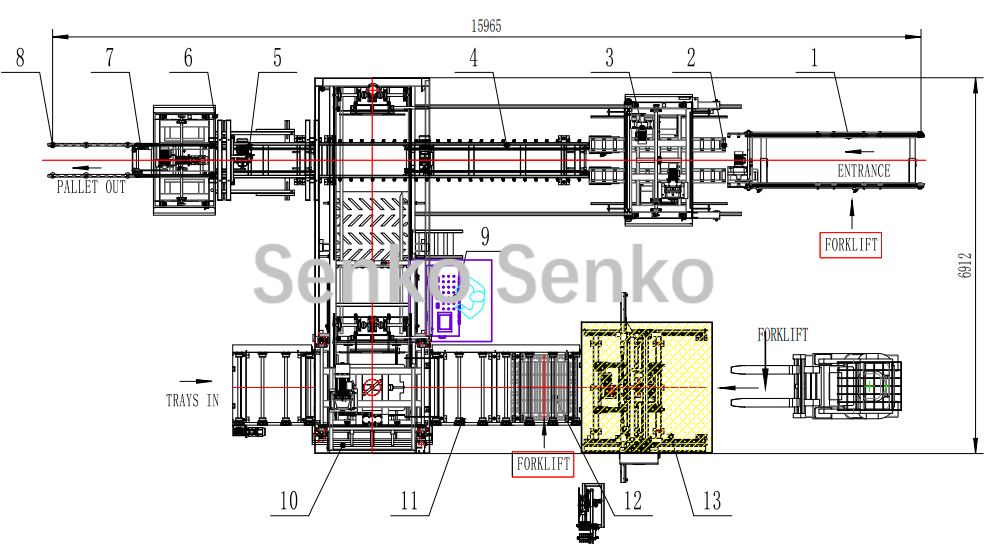

Bố cục của dự án
| 1. Khung dỡ pallet | 2. Con lăn dỡ pallet | 3. Nâng pallet | 4. Băng tải pallet | 5. Máy đẩy pallet |
| 6. Máy xếp pallet | 7. Pallet ra coveyor | 8. Giá đỡ pallet | 9. Tủ điều khiển điện tử | 10. Máy xếp chồng |
| 11. Khay xếp chồng | 12, Băng tải khay | 13. Máy đóng gói/tách |

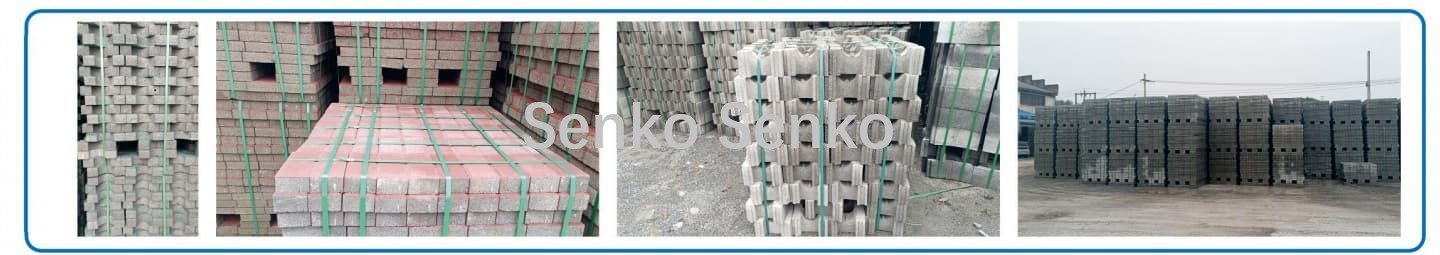

Sản phẩm đã được xử lý xếp chồng:
