Máy xếp gạch và khối thông minh là thiết bị xếp gạch thông minh được thiết kế bằng công nghệ đã được cấp bằng sáng chế, có khoảng trống dành riêng cho việc sắp xếp xếp gạch. Hệ thống xếp gạch/khối này giải quyết các vấn đề về xếp gạch thủ công, cường độ lao động cao, hiệu suất sản xuất thấp và mức độ cơ giới hóa thấp trong việc bốc dỡ sản phẩm hoàn thiện trên dây chuyền sản xuất gạch đơn giản hiện nay. Thiết bị này là hệ thống xếp gạch nhanh được phát triển mới nhất. Nói chung, hệ thống này được đặt độc lập gần buồng sấy sản phẩm. Đối với các sản phẩm đã được sấy khô tốt, chúng có thể được xếp tại chỗ hoặc kết nối với dây chuyền sản xuất gạch để thực hiện xếp gạch trực tuyến.
Máy xếp gạch/khối tự động hoàn toàn bằng động cơ servo (Model: MDJ-Z1200C)
Toàn bộ máy bao gồm một pallet với thang nâng gạch/khối xây dựng đã được xử lý, một bộ phận xếp gạch chính, một máy đẩy/lật pallet, một máy xếp pallet, v.v., để tạo ra một hệ thống pallet không đáy cho việc xếp gạch. Toàn bộ máy được dẫn động bằng động cơ servo và khí nén, và hệ thống truyền động điện có điều chỉnh tốc độ bằng biến tần, có các đặc điểm như thông minh, ổn định, tốc độ cao, tiêu thụ điện năng thấp và chiếm ít diện tích. Dây chuyền sản xuất thiết bị này có mức độ tự động hóa tổng thể cao, và toàn bộ quy trình được điều khiển bởi một tủ điều khiển bằng máy tính, không chỉ giảm chi phí nhân công mà còn nâng cao hiệu quả và sản lượng.

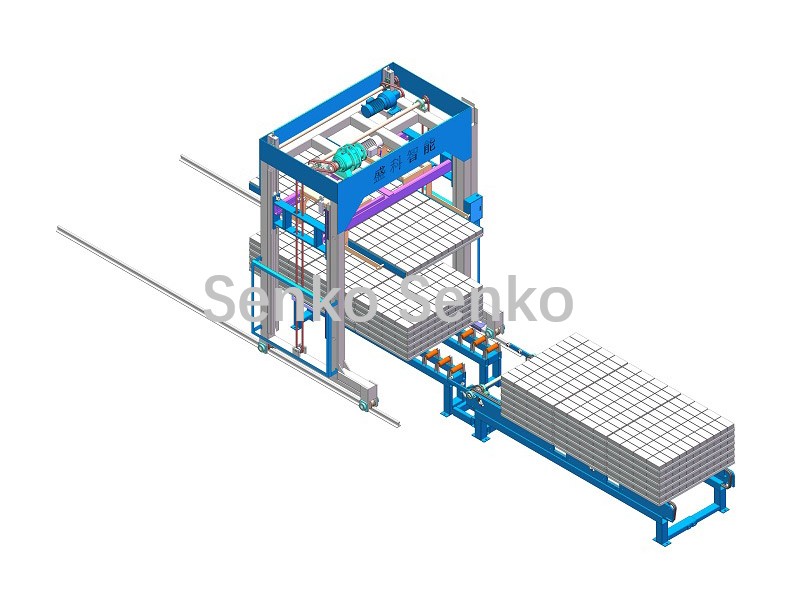

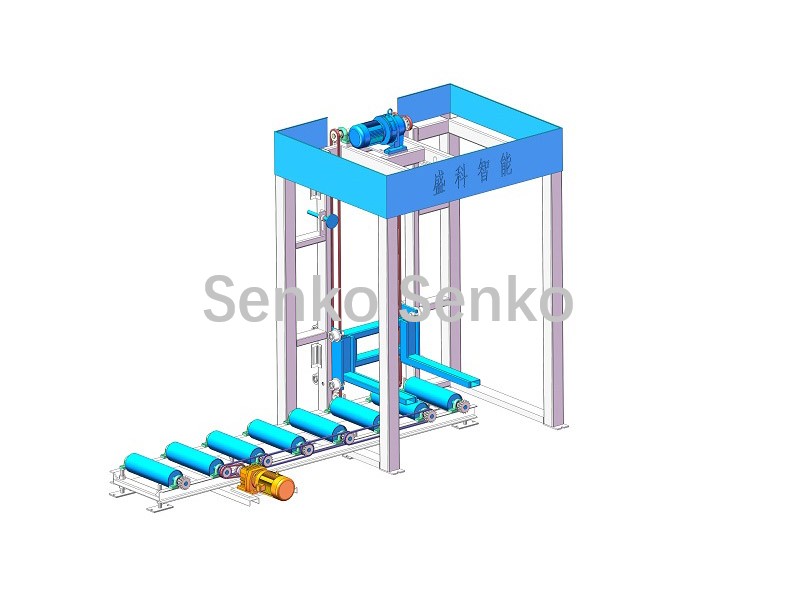

Máy nâng pallet chứa gạch/khối xây dựng:
Các tấm ván gạch được xe nâng vận chuyển đến, mỗi pallet chứa đầy gạch/khối xây dựng đã được đóng rắn, được đưa đến khu vực dành riêng cho việc nâng hạ pallet. Máy nâng sẽ lần lượt gắp các pallet gạch từng lớp một, từ trước ra sau, từ trên xuống dưới, và đưa chúng đến băng chuyền trước khi tách gạch/khối xây dựng khỏi pallet.

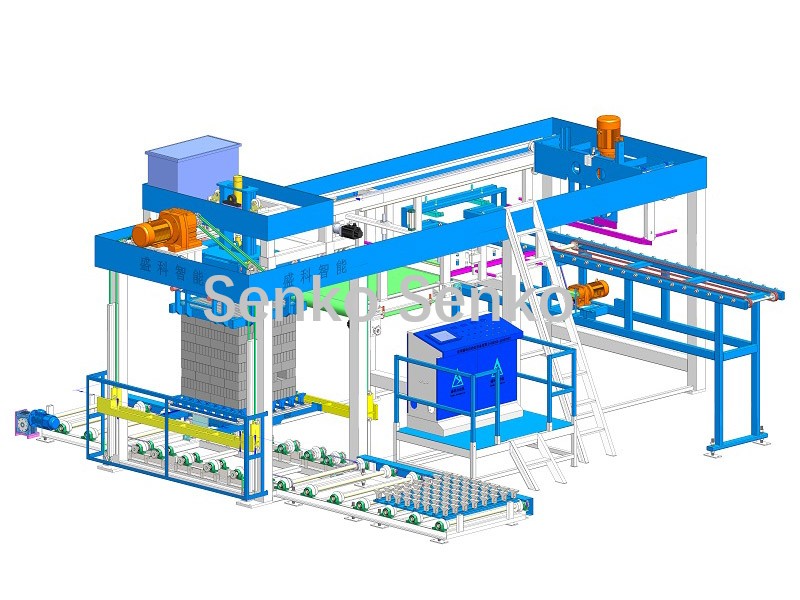

Máy xếp hàng chính (chức năng kép):
Chức năng thứ nhất: Bộ kẹp di động sử dụng cùng một đường ray dẫn hướng với bộ đẩy. Bộ kẹp di động có thể di chuyển trực tiếp đến điểm tách gạch/khối khỏi pallet. Sau khi thiết bị nâng đầu kẹp sử dụng xi lanh nâng để hạ xuống và kẹp gạch/khối, bộ kẹp di động sẽ di chuyển phía trên bàn xoay xếp pallet để xếp chúng thành từng lớp trên pallet.
Chức năng thứ hai: Bộ phận đẩy sẽ đẩy các viên gạch/khối gạch ra khỏi pallet và lên băng tải phân loại. Băng tải phân loại sử dụng động cơ servo để dẫn động hệ thống truyền động băng tải quay con lăn, định vị các viên gạch một cách chính xác. Sau đó, kẹp di chuyển đến vị trí được chỉ định phía trên băng tải phân loại. Sau khi thiết bị nâng đầu kẹp sử dụng xi lanh nâng để hạ xuống và kẹp các viên gạch, nó sẽ nâng lên một chút, và kẹp di chuyển sẽ di chuyển phía trên bàn xoay xếp pallet để xếp chúng thành từng lớp trên pallet. Sau khi tạo thành một pallet, nó sẽ hạ xuống đáy, và các con lăn sẽ đưa pallet gạch đã xếp chồng ra để buộc dây ngang và dọc, sau đó đóng gói bằng dây đai thép nhựa PET.

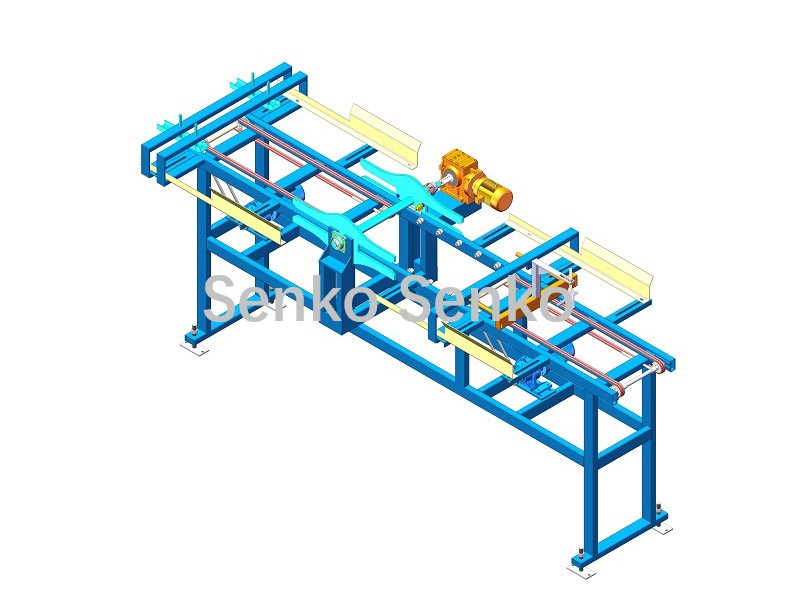

Người đẩy/lật pallet:
Sau khi các viên gạch được tách rời, pallet rỗng được vận chuyển về phía trước bằng xích. Một cơ cấu lật có thể được cấu hình trên băng tải xích để lật pallet rỗng, sau đó pallet rỗng được đẩy vào máy xếp pallet.
Máy xếp pallet/Máy chồng pallet:
Các pallet rỗng được đẩy vào từng cái một và hạ xuống để xếp thành chồng. Sau khi chồng pallet được xếp xong, nó sẽ hạ xuống đáy và băng chuyền sẽ đưa các pallet đã xếp chồng ra ngoài, nơi chúng được xe nâng lấy đi.
Hiển thị cấu trúc:
Thông tin tham số:
| Mục | MDJ-Z1200C |
| Cân nặng | 12 tấn |
| Kích thước thiết bị | 18000×8000×4500mm |
| Tổng công suất | 30KW |
| Chiều cao tối đa của sản phẩm | 200mm (Có thể tùy chỉnh) |
| Phạm vi kích thước khay | 1400-850mm (Có thể tùy chỉnh) |
| Hình thức xếp chồng | Xếp chồng chéo hình chữ nhật hoặc hình vuông |
| Chu kỳ xếp chồng | 12-18 giây mỗi lớp |
| Kích thước xếp chồng tối đa | 1200×1200×1450mm |
| Công suất động cơ thang nâng xếp chồng | 7,5KW |
| Công suất động cơ bàn xoay xếp chồng | 1.1KW |
| Công suất động cơ đẩy | 4,8 KW (Servo) |
| Bộ giảm tốc hành tinh dây đai Marshalling | 2.0 KW |
| Bộ giảm tốc hành tinh di động Gripper | 2.0 KW |
| Sự chi trả | T/T hoặc L/C trả ngay |
| Nguồn gốc sản phẩm | Tuyền Châu, Phúc Kiến, Trung Quốc |
| Cảng vận chuyển | Hạ Môn |
| Thời gian giao hàng | 15 ngày |

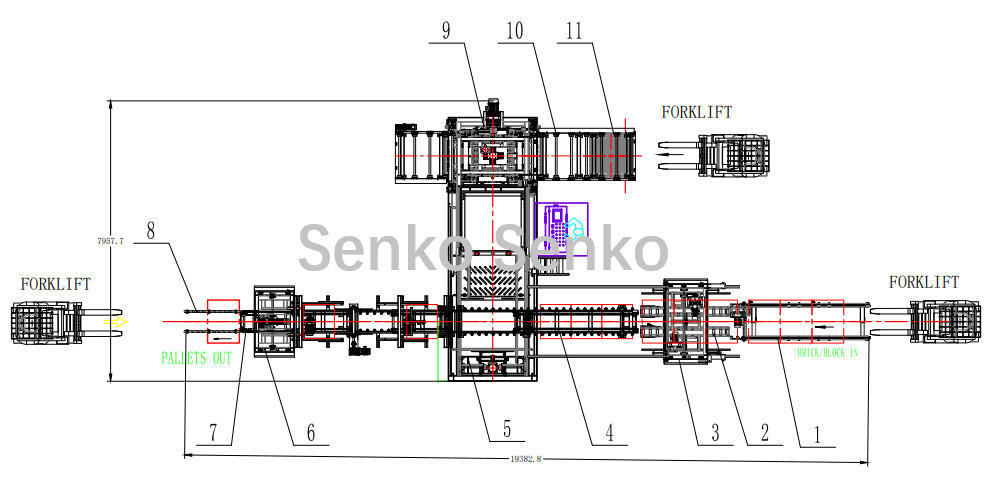

Bố cục của dự án
| 1. Khung dỡ hàng pallet | 2. Con lăn dỡ hàng pallet | 3. Xe nâng pallet | 4. Băng tải pallet |
| 5. Máy đẩy pallet | 6. Bộ phận xếp pallet | 7. Băng tải xuất pallet | 8. Khung pallet |
| 9. Máy xếp hàng chính | 10. Khung con lăn tiếp nhận xếp chồng | 11. Khay xếp chồng |
Ưu điểm của sản phẩm:
1. Giải phóng lực lượng lao động, thay thế công nhân xếp gạch thủ công và giải quyết vấn đề vận chuyển hàng hóa nặng.
2. Chuẩn bị sẵn các lỗ cho càng nâng của xe nâng, tiết kiệm chi phí pallet.
3. Vận hành tự động, không bị ảnh hưởng bởi điều kiện thời tiết.
4. Việc bốc dỡ bằng xe nâng sau đó diễn ra rất hiệu quả mà không làm hư hại gạch, và số lượng được kiểm soát tốt.
5. Kẹp và định vị đầu gắp, đảm bảo các chồng gạch khít chặt mà không làm hỏng gạch.
6. Việc tách và nhặt/đặt các khối gạch diễn ra đồng thời, giúp tăng hiệu quả xếp chồng (xếp khối) nhanh hơn.
Sản phẩm được xếp chồng lên nhau và đóng rắn:
