Máy đóng gói/đuôi đai quay dưới

Máy đóng gói quay đáy (Model: DBJ1200D))

Nhờ sự phối hợp chính xác của hai thao tác này, các dây đai đóng gói có thể buộc chặt toàn bộ chồng gạch vào pallet từ trên xuống dưới và từ trái sang phải, tạo thành cấu trúc hình "giếng" ổn định, giúp thuận tiện cho việc vận chuyển và lưu trữ. PLC, cùng với các cảm biến như công tắc quang điện, cho phép tự động phát hiện và buộc chặt chính xác. Tốc độ đóng gói nhanh, cung cấp lực buộc lên đến 300KN hoặc thậm chí cao hơn, đảm bảo sự ổn định của chồng gạch trong quá trình vận chuyển. Cấu trúc chính thường sử dụng các vật liệu bền chắc như kim loại để đảm bảo sự ổn định của thiết bị dưới tải trọng nặng và môi trường hoạt động liên tục.
Kích thước khung máy và chiều cao bàn có thể được tùy chỉnh để phù hợp với các kích thước pallet và sản phẩm khác nhau. Máy đóng kiện này lý tưởng cho các dây chuyền sản xuất gạch khối hiện đại, xử lý hiệu quả việc đóng gói cuối cùng các loại gạch bê tông khí chưng áp, gạch xi măng, gạch lát đường và các sản phẩm khác. Thông qua việc buộc đai tự động, thiết bị có thể hoạt động liên tục trong thời gian dài, giảm đáng kể chi phí nhân công, nâng cao hiệu quả dây chuyền sản xuất và giảm tỷ lệ vỡ gạch trong quá trình vận chuyển.

Nguyên lý hoạt động:

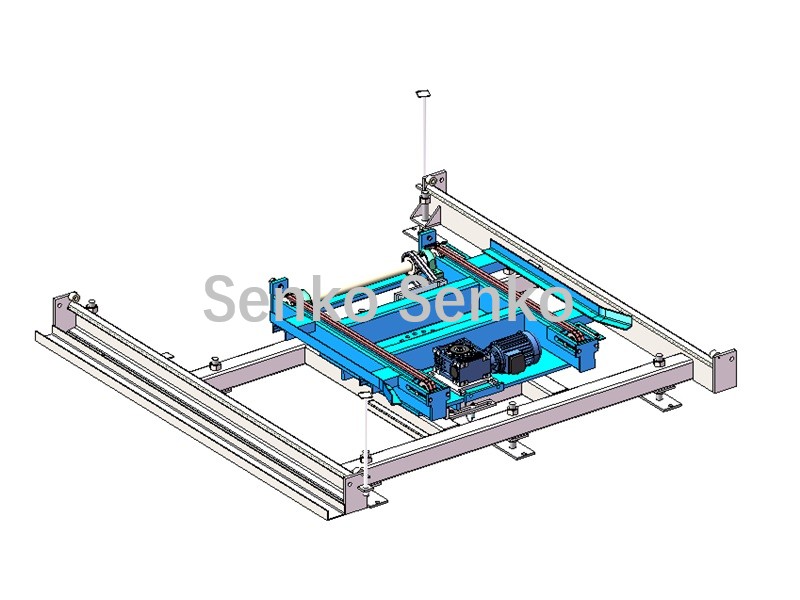

Cơ cấu quay

Đầu đóng gói và khe treo trên khung ngang trượt qua lại, liên tục buộc và đóng gói chồng gạch bằng dây đai nhựa PET. Sau đó, cơ cấu xoay phía dưới xoay chồng gạch/khối 90°, và đầu đóng gói cùng khe treo trên khung ngang tiếp tục trượt qua lại, liên tục buộc và đóng gói chồng gạch/khối đã xoay.

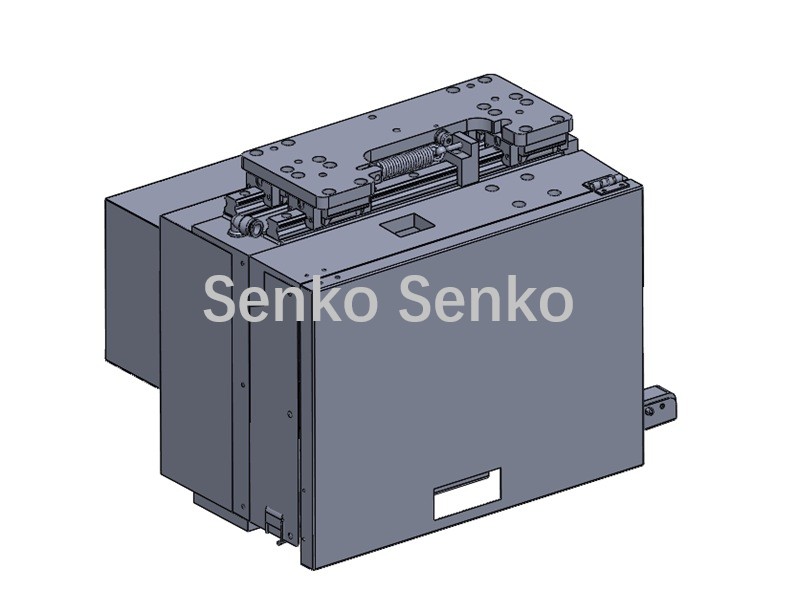

Đầu nóng chảy do ma sát nhiệt

Máy này tích hợp hệ thống cấp liệu servo, siết chặt, cắt băng keo và liên kết ma sát quay tốc độ cao, đạt lực liên kết lên đến 300KN cho dây đai nhựa. Máy cũng có thể di chuyển lên xuống để thích ứng với các chiều cao xếp chồng khác nhau.

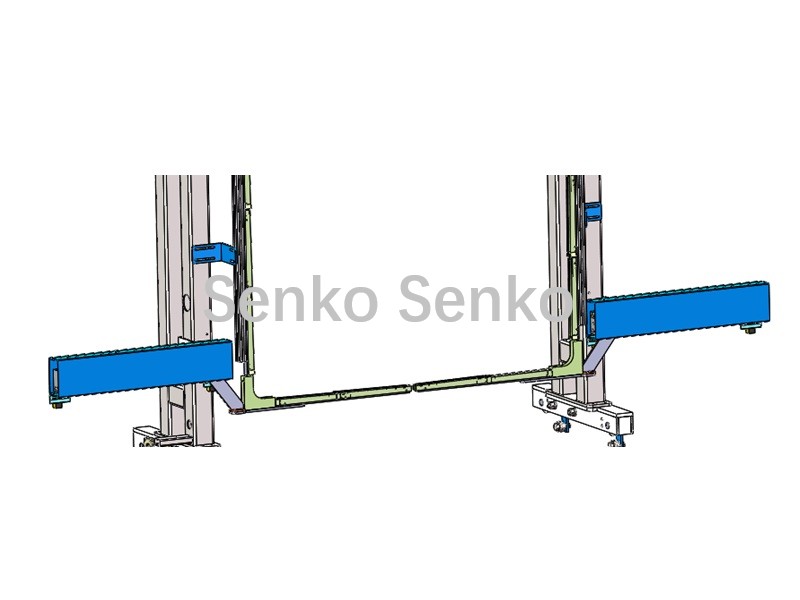

Cơ cấu treo

Một dây treo có thể thu vào được luồn qua đáy của pallet, hoạt động cùng với đầu máy để tạo thành một đường buộc khép kín.

Hiển thị cấu trúc:




Thông tin tham số:

Mục	DBJ1200D
Kích thước thiết bị	3500×2300×3750mm
Nguồn điện	Điện áp ba pha 380V/50-60HZ
Quyền lực	6,25KW
Tổng trọng lượng	2T
Lực siết tối đa	3500N (Có thể điều chỉnh)
Tốc độ buộc chặt	2-4,2 m/s (Có thể điều chỉnh)
Chu kỳ liên kết	180 giây/chuỗi
Kích thước bìa	1200×1200mm (Có thể tùy chỉnh)
Chiều cao đóng gáy	900-1400mm (Có thể tùy chỉnh)
Vật liệu dây đai	Dây đai PET dùng cho máy móc
Thông số kỹ thuật dây đai	Chiều rộng (15mm) × Độ dày (0.8mm)
Công suất động cơ đĩa quay	0,75KW
Công suất động cơ	2.0KW
Sự chi trả	T/T hoặc L/C trả ngay
Nguồn gốc sản phẩm	Tuyền Châu, Phúc Kiến, Trung Quốc
Cảng vận chuyển	Hạ Môn
Thời gian giao hàng	15 ngày

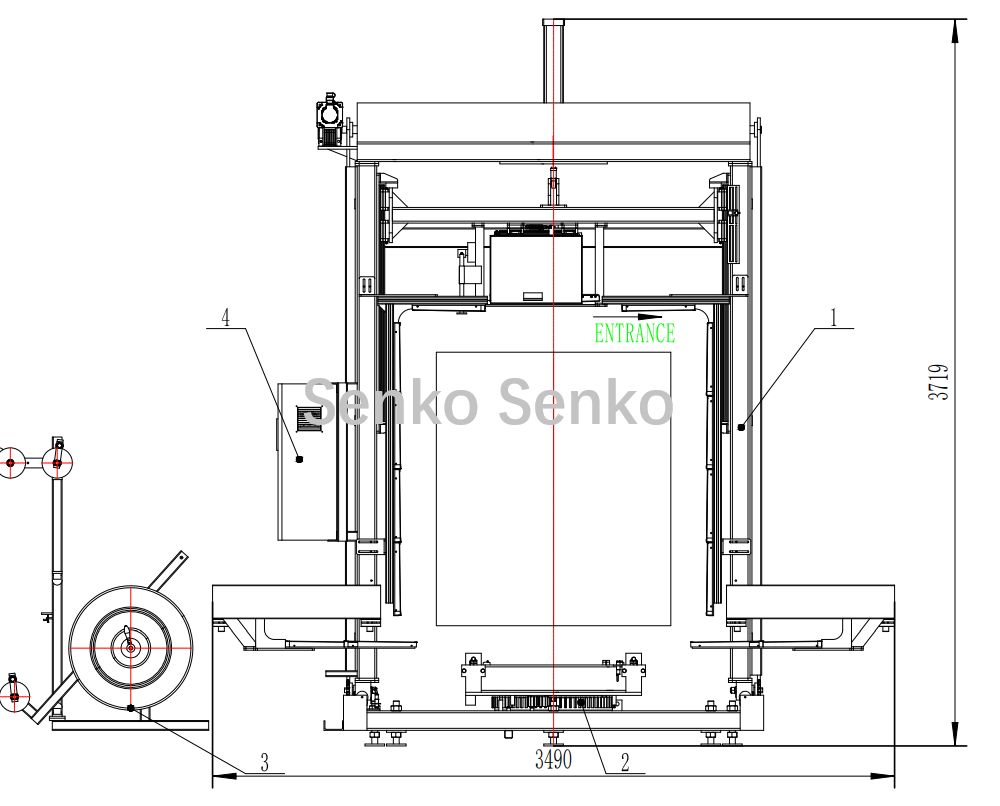

Bố cục dự án

1,Đầu nóng chảy do ma sát nhiệt

2. Bàn xoay băng tải

3. Chất tẩy vết thương dạng dải

4. Tủ điều khiển điện tử



Ưu điểm của sản phẩm:

1. Đầu đóng đai thông minh kỹ thuật số, không cần chọn loại đai hay lo đứt đai, lực căng có thể điều chỉnh tùy ý bằng CNC;

2. Điều khiển servo, màn hình cảm ứng, thao tác đơn giản và nhanh chóng;

3. Thay thế hai người thực hiện công việc đóng gói và buộc dây thủ công, cũng như vận hành bằng máy móc;

4. Liên kết bằng ma sát khí nén, ổn định và dễ bảo trì.

Sản phẩm được xếp chồng lên nhau và đóng rắn:
