Máy xếp gạch và khối thông minh là thiết bị xếp gạch thông minh được thiết kế bằng công nghệ đã được cấp bằng sáng chế, có khoảng trống dành riêng cho việc sắp xếp xếp gạch. Hệ thống xếp gạch/khối này giải quyết các vấn đề về xếp gạch thủ công, cường độ lao động cao, hiệu suất sản xuất thấp và mức độ cơ giới hóa thấp trong việc bốc dỡ sản phẩm hoàn thiện trên dây chuyền sản xuất gạch đơn giản hiện nay. Thiết bị này là hệ thống xếp gạch nhanh được phát triển mới nhất. Nói chung, hệ thống này được đặt độc lập gần buồng sấy sản phẩm. Đối với các sản phẩm đã được sấy khô tốt, chúng có thể được xếp tại chỗ hoặc kết nối với dây chuyền sản xuất gạch để thực hiện xếp gạch trực tuyến.
Máy xếp gạch/khối tự động hoàn toàn bằng động cơ servo (Model: MDJ-Z1200A))
Toàn bộ máy bao gồm một pallet với thang nâng gạch/khối xây dựng đã được xử lý, một bộ phận xếp gạch chính, một máy đẩy/lật pallet, một máy xếp pallet, v.v., để tạo ra một hệ thống pallet không đáy cho việc xếp gạch. Toàn bộ máy được dẫn động bằng động cơ servo và khí nén, và hệ thống truyền động điện có điều chỉnh tốc độ bằng biến tần, có các đặc điểm như thông minh, ổn định, tốc độ cao, tiêu thụ điện năng thấp và chiếm ít diện tích. Dây chuyền sản xuất thiết bị này có mức độ tự động hóa tổng thể cao, và toàn bộ quy trình được điều khiển bởi một tủ điều khiển bằng máy tính, không chỉ giảm chi phí nhân công mà còn nâng cao hiệu quả và sản lượng.

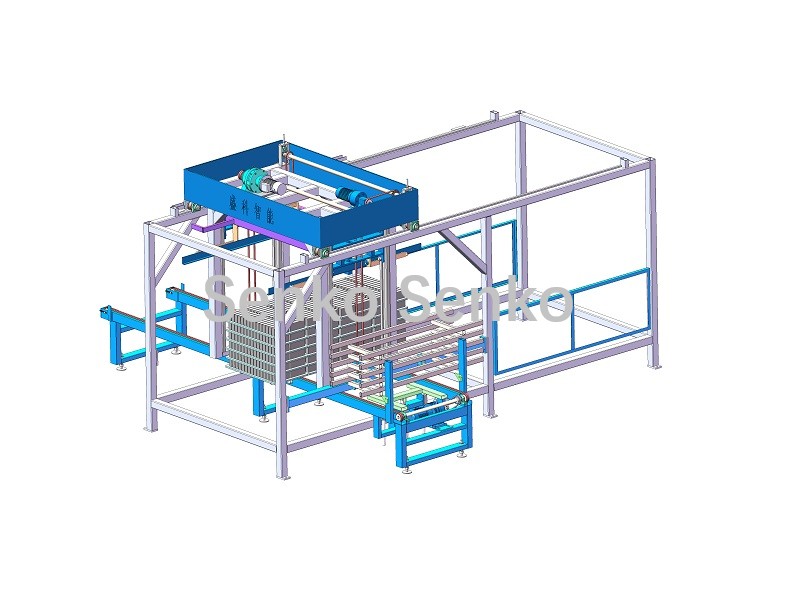

Máy nâng pallet dùng để vận chuyển gạch/khối xây dựng.
Các tấm ván gạch được xe nâng vận chuyển đến, mỗi pallet chứa đầy gạch/khối xây dựng đã được đóng rắn, được đưa đến khu vực dành riêng cho việc nâng hạ pallet. Máy nâng sẽ lần lượt gắp các pallet gạch từng lớp một, từ trước ra sau, từ trên xuống dưới, và đưa chúng đến băng chuyền trước khi tách gạch/khối xây dựng khỏi pallet.
Bàn xoay 1 và máy đẩy gạch/khối
Bộ đẩy 1 đẩy các viên gạch/khối trên pallet ra khỏi pallet và vào bàn xoay 1. Bàn xoay 1 có thể xoay 90° để thay đổi hướng theo yêu cầu của hướng xếp gạch/khối, và bộ đẩy 2 đẩy các viên gạch/khối vào Máy xếp chính.

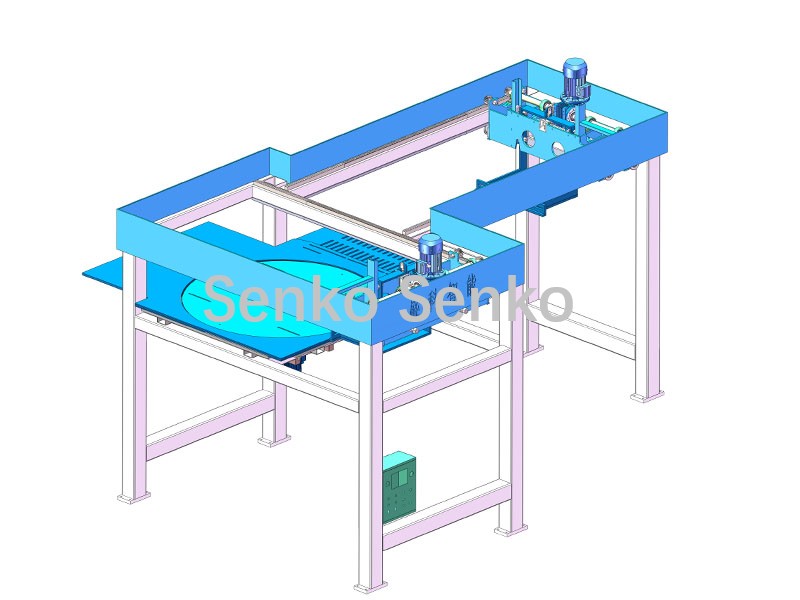

Máy xếp hàng chính
Bộ đẩy 3 đẩy các viên gạch/khối đã được cấp liệu đến tấm kéo xếp pallet, tấm kéo xếp pallet di chuyển về phía trước đến vị trí xếp chồng, bộ đẩy 4 hạ xuống, dừng các viên gạch/khối trên tấm kéo, tấm kéo được kéo lùi lại, các viên gạch/khối trên tấm kéo rơi xuống và xếp chồng tuần tự, tạo thành một pallet. Bộ đẩy 4 được điều khiển bởi một động cơ servo, cho phép giữ nguyên vị trí lỗ nâng hàng. Sau khi tạo thành một pallet, nó hạ xuống đáy, và các con lăn đưa pallet gạch đã xếp chồng ra để bó ngang và dọc, sau đó đóng gói bằng dây đai thép nhựa PET.

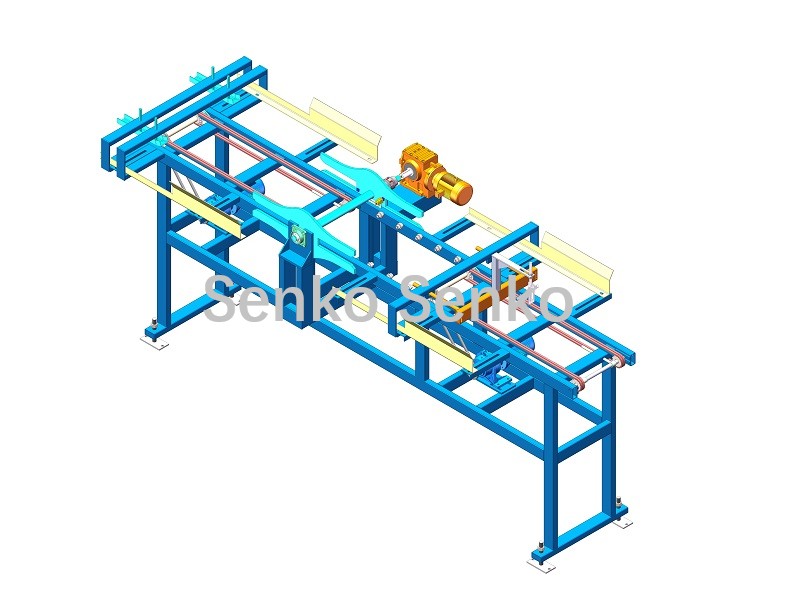

Máy đẩy/lật pallet
Sau khi các viên gạch được tách rời, pallet rỗng được vận chuyển về phía trước bằng xích. Một cơ cấu lật có thể được cấu hình trên băng tải xích để lật pallet rỗng, sau đó pallet rỗng được đẩy vào máy xếp pallet.

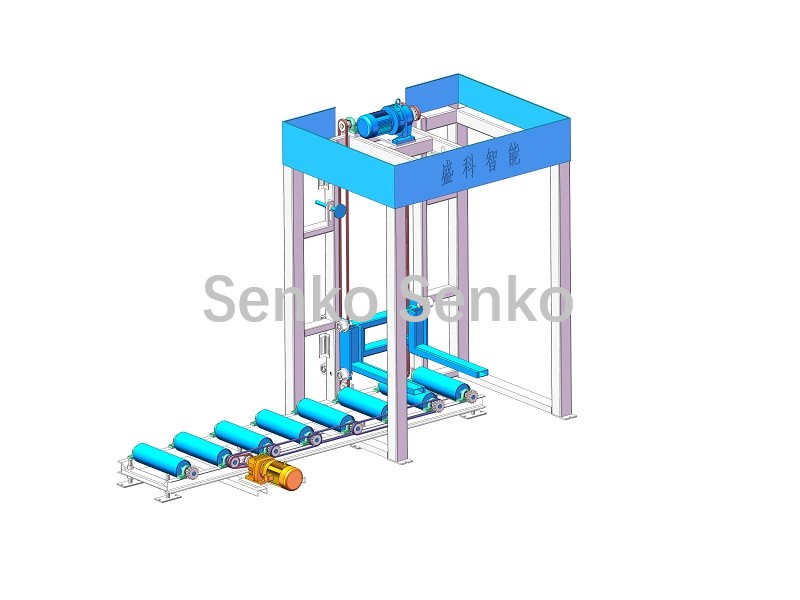

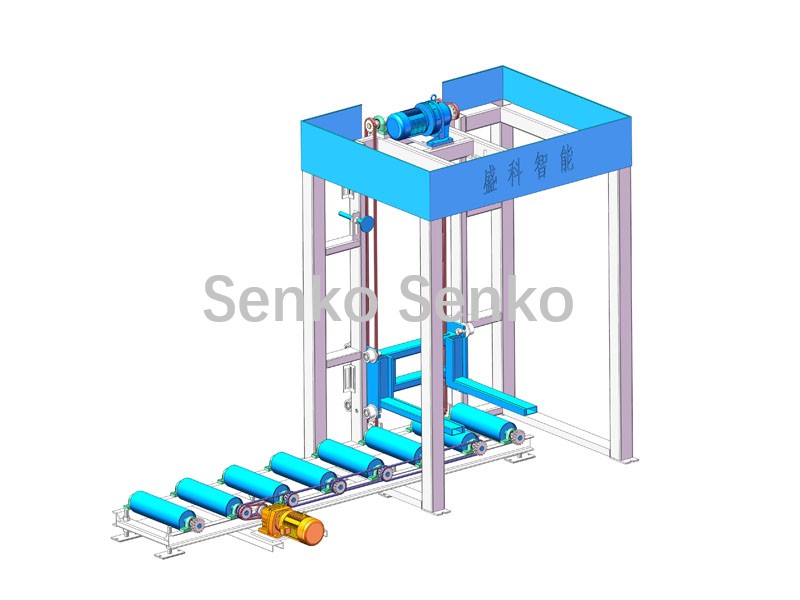

Máy xếp pallet/Máy chồng pallet
Các pallet rỗng được đẩy vào từng cái một và hạ xuống để xếp thành chồng. Sau khi chồng pallet được xếp xong, nó sẽ hạ xuống đáy và băng chuyền sẽ đưa các pallet đã xếp chồng ra ngoài, nơi chúng được xe nâng lấy đi.

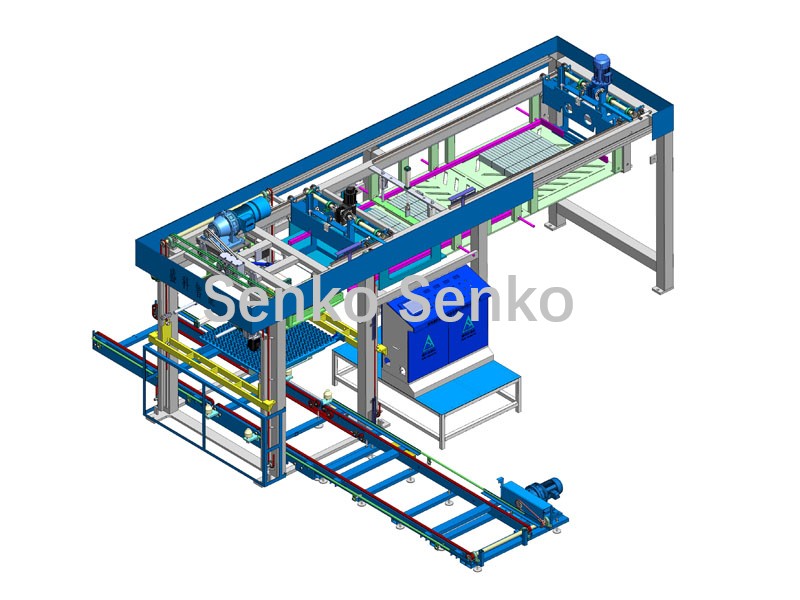

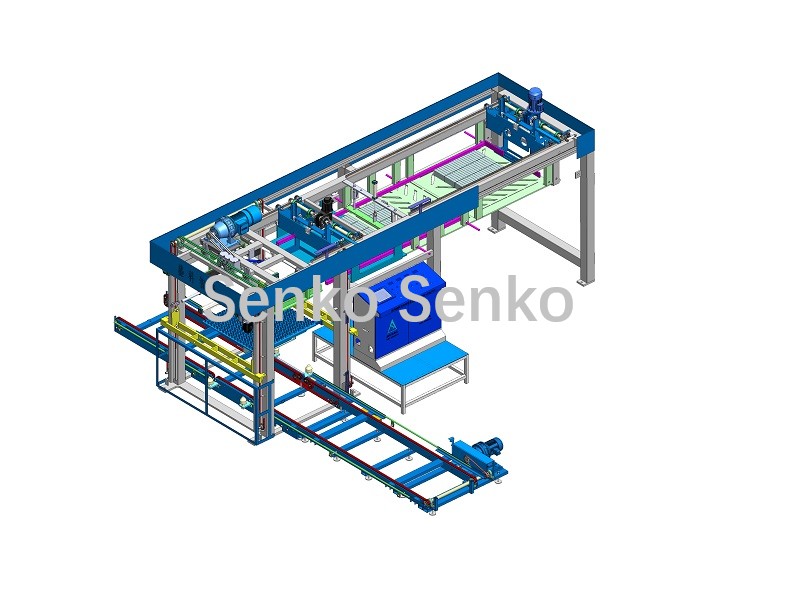

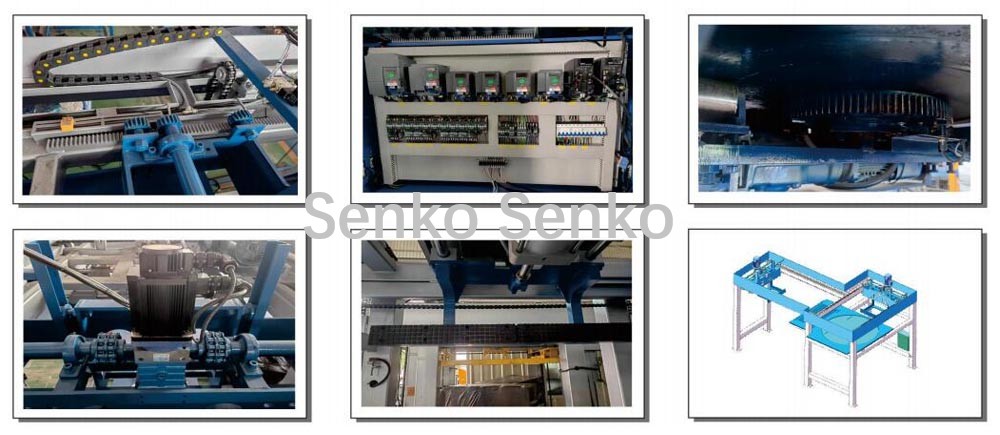

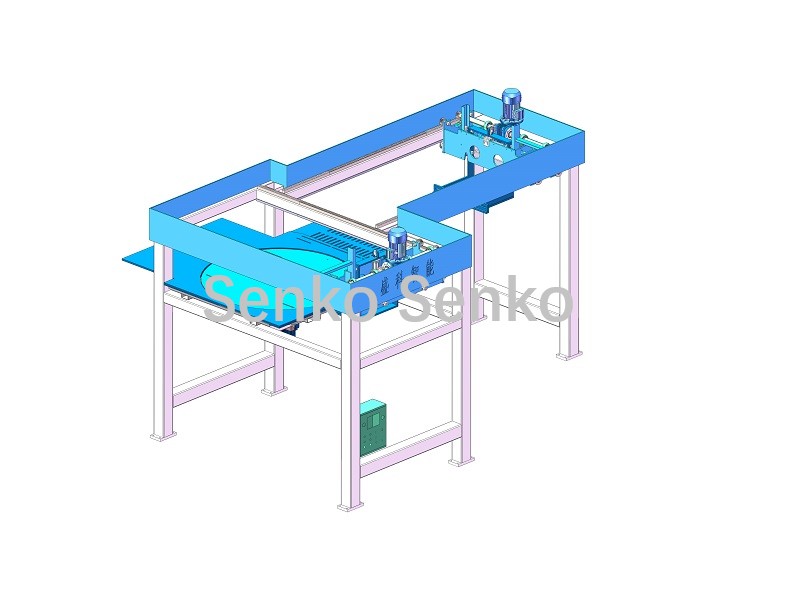

Hiển thị cấu trúc:
Thông tin tham số:
| Mục | Thông số kỹ thuật |
| Kích thước thiết bị | 16000×7000×3200mm |
| Tổng công suất | 33KW |
| Chiều cao tối đa của sản phẩm | 200mm (Có thể tùy chỉnh) |
| Phạm vi kích thước khay | 1400-850mm (Có thể tùy chỉnh) |
| Hình thức xếp chồng | Xếp chồng chéo hình chữ nhật hoặc hình vuông |
| Chu kỳ xếp chồng | 18-23 giây mỗi lớp |
| Kích thước xếp chồng tối đa | 1200×1200×1450mm |
| Công suất động cơ thang nâng xếp chồng | 7,5KW |
| Công suất động cơ đẩy (Lần đẩy thứ nhất, thứ hai, thứ ba) | 2,2KW |
| Công suất động cơ bàn xoay xếp chồng | 1.1KW |
| Công suất động cơ bàn xoay | 0,75KW |

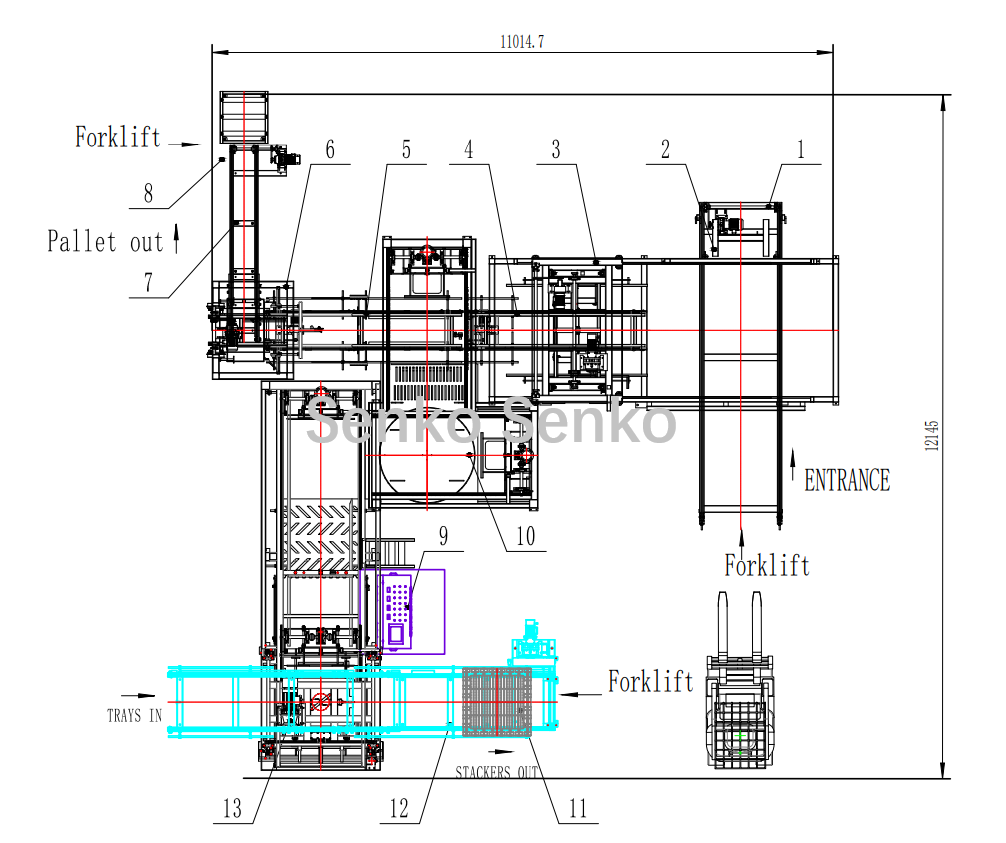

Bố cục của dự án
| 1. Khung dỡ hàng pallet | 2. Tái chế khung | 3. Máy nâng pallet | 4. Băng tải pallet | 5. Băng tải pallet rỗng |
| 6. Máy xếp pallet | 7. Băng tải xếp chồng pallet | 8. con lăn băng tải | 9. Tủ điều khiển điện tử | 10. Bộ phận bàn xoay |
| 11. Khay xếp gạch/khối | 12. Bộ thu xếp chồng | 13. Máy xếp hàng chính |
Ưu điểm của sản phẩm:
1. Tự động hóa hiệu quả: thay thế hoàn toàn thao tác thủ công, tự động thực hiện việc phân tách, xếp chồng và vận chuyển, tiết kiệm nhân công và nâng cao hiệu quả sản xuất.
2. Lỗ nâng hàng có thể điều chỉnh: mỗi lớp sản phẩm đều có lỗ nâng hàng riêng, thuận tiện cho việc bốc dỡ hàng bằng xe nâng sau này, tiết kiệm chi phí pallet.
3. Vận hành hoàn toàn tự động: không bị ảnh hưởng bởi thời tiết, hoạt động hiệu quả trong thời gian dài, phù hợp với nhiều môi trường sản xuất khác nhau.
4. Ít hư hại và bốc dỡ hiệu quả: việc bốc dỡ bằng xe nâng được thực hiện liên tục, hiệu quả cao và không làm hư hại gạch, số lượng đáng kể.
5. Chức năng sắp xếp và xoay linh hoạt: xoay trước lỗ, sắp xếp khuôn tự do, đáp ứng nhu cầu sản phẩm khác nhau.
Sản phẩm được xếp chồng lên nhau và đóng rắn:
